ستائر الدخان للأتريوم والمساحات المفتوحة الكبيرة
تتميز الأتريوم بجاذبيتها لأنها تربط بين الطوابق، وتسمح بدخول الضوء إلى المبنى، وتضفي إحساسًا بالانفتاح على المساحات الداخلية الكبيرة. ولكن من منظور التحكم في الدخان، فإن هذا الانفتاح هو بالضبط ما يجعل التعامل معها صعبًا.
فالدخان لا يبقى مطيعًا على الأرضية التي اندلع فيها الحريق. بل يرتفع، ويصل إلى الطوابق العليا، ويمكن أن ينتشر على طول السقف أو عبر الفراغ المفتوح. وفي الردهة الكبيرة، قد يشمل هذا الانتشار عدة طوابق ومساحة سقف واسعة جدًّا.
يمكن أن تساعد ستارة الدخان في التحكم في تلك الحركة، ولكن فقط عندما يكون موقعها وطولها منسقين مع التصميم العام للتحكم في الدخان في المبنى. فالستارة ليست مجرد شريط من القماش يُضاف بعد الانتهاء من السقف. في أي مشروع مُخطط له جيدًا، يتم تحديد موقعها بالتزامن مع خزان الدخان ونقاط الشفط والظروف الهيكلية وخدمات المبنى المحيطة.
لماذا تحتاج الأتريومات إلى نهج مختلف
من السهل نسبيًا فهم فتحة الممر المستقيم. أما الردهة فليست كذلك.
قد توجد شرفات، وسلالم متحركة، وحواف منحنية، وجسور مفتوحة، وارتفاعات متفاوتة للسقف، والعديد من المسارات المحتملة لانتشار الدخان. قد يتعين على ستارة الدخان أن تتبع خطًا مستقيمًا طويلًا، أو تقسم منطقة من السقف، أو تحمي حافة فتحة ما، أو تتكيف مع شكل معماري أكثر تعقيدًا.
ولهذا السبب، لا ينبغي أن يكون السؤال الأول هو «ما عرض الستارة؟» بل يجب أن يكون «ما المهمة المتوقعة من الستارة في استراتيجية التحكم في الدخان هذه؟»
تؤثر الإجابة على هذا السؤال على كل ما يلي تقريبًا: الموقع، وارتفاع السقوط، ونوع الستارة، وترتيب صندوق الرأس، والهيكل الداعم، وتسلسل التحكم.
تعمل الستارة عادةً مع خزان دخان
في العديد من تصاميم الأتريوم، تساعد الستارة في تحديد حدود حوض الدخان.
يرتفع الدخان الساخن ويتجمع أسفل السقف. وفي حالة عدم وجود حدود، يمكن أن ينتشر الدخان أفقيًا إلى منطقة أكبر بكثير. ويحد الستار الذي تم وضعه في الموضع الصحيح من هذا الانتشار ويساعد في إبقاء الدخان داخل المنطقة المخصصة للاستخراج أو التحكم.
ولهذا السبب يجب النظر إلى الستارة ونظام شفط الدخان معًا. تساعد الستارة في احتواء الدخان أو توجيهه؛ بينما يقوم نظام الشفط بإزالته. ولا يحل أحدهما محل الآخر.
في الرسومات، غالبًا ما يكون فهم هذه العلاقة أسهل في المقطع الجانبي منه في المخطط الأفقي. قد يُظهر المخطط الأفقي خط الستارة، لكن المقطع الجانبي يُظهر مستوى السقف، والارتفاع المتوقع للستارة، والحجم المتاح فوق الحافة السفلية للستارة.
ارتفاع الستارة هو قرار تصميمي، وليس رقمًا قياسيًا
أحد الأسئلة الأكثر شيوعًا في الاستفسارات المتعلقة بستائر الدخان هو: إلى أي مدى يجب أن تنزل الستارة؟
لا يوجد ارتفاع واحد يناسب كل ردهة.
يعتمد العمق المطلوب على تصميم نظام التحكم في الدخان، وارتفاع السقف، وهندسة الخزان، ومتطلبات المشروع. في بعض المباني، قد يمتد الستار لمسافة محدودة فقط أسفل السقف. وفي مبانٍ أخرى، قد تكون هناك حاجة إلى انخفاض أعمق.
بالنسبة للشركة المصنعة، يعني هذا أن عرض الأسعار يجب أن يميز بين أبعاد الفتحة أو خط الستارة وارتفاع الستارة الفعلي. فهذان الأمران ليسا دائمًا متطابقين.
إذا لم يتم تأكيد الارتفاع المطلوب بعد من قبل فريق المشروع، فمن الأفضل الإشارة إلى ذلك بدلاً من وضع افتراض تعسفي يؤدي لاحقًا إلى تغيير متطلبات المحرك أو الأسطوانة أو القماش.
الخطوط المستقيمة والزوايا وحواف الأتريوم المنحنية
غالبًا ما تحدد الهندسة المعمارية ما إذا كان تخطيط ستارة الدخان بسيطًا أم صعبًا.
عادةً ما يكون تصنيع وتركيب الستارة المستقيمة الطويلة أكثر بساطة. وبمجرد ظهور الزوايا أو الاتجاهات المتعددة أو حواف الأتريوم المنحنية، يصبح الترتيب الداعم أكثر أهمية.
يجب على فريق المشروع تحديد ما إذا كانت الستارة تتبع خطًا واحدًا متواصلًا أم أنها مقسمة إلى عدة أقسام مستقلة. كما يجب عليهم تأكيد مواقع الوصلات وتغيرات الاتجاه وظروف النهايات.
بالنسبة للأشكال الهندسية غير المعتادة، تكون الرسومات المُعلَّمة أكثر فائدة بكثير من الوصف المكتوب. يمكن أن يمنع ملف PDF أو رسم CAD يوضح خط الستارة حدوث سوء فهم يصعب تصحيحه بعد الإنتاج.
ستارة دخان أوتوماتيكية أم ثابتة؟
يمكن استخدام كلا النوعين في المساحات الكبيرة، لكنهما يحلان مشكلات عملية مختلفة.

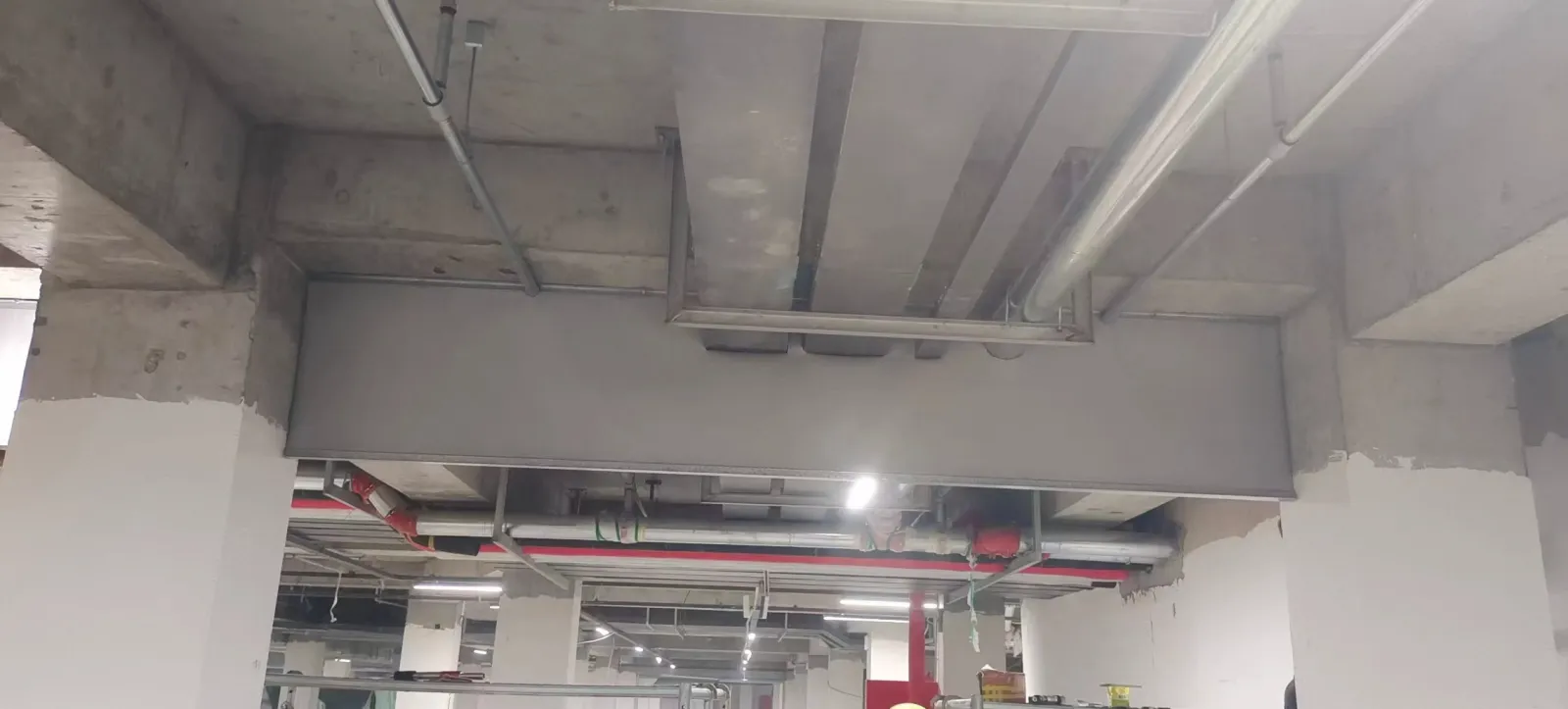

يظل ستار الدخان الثابت في مكانه طوال الوقت. وقد يكون مناسبًا في مساحات السقف أو المستودعات أو المناطق التي لا يتعارض فيها وجود حاجز معلق دائم مع الاستخدام أو المظهر.

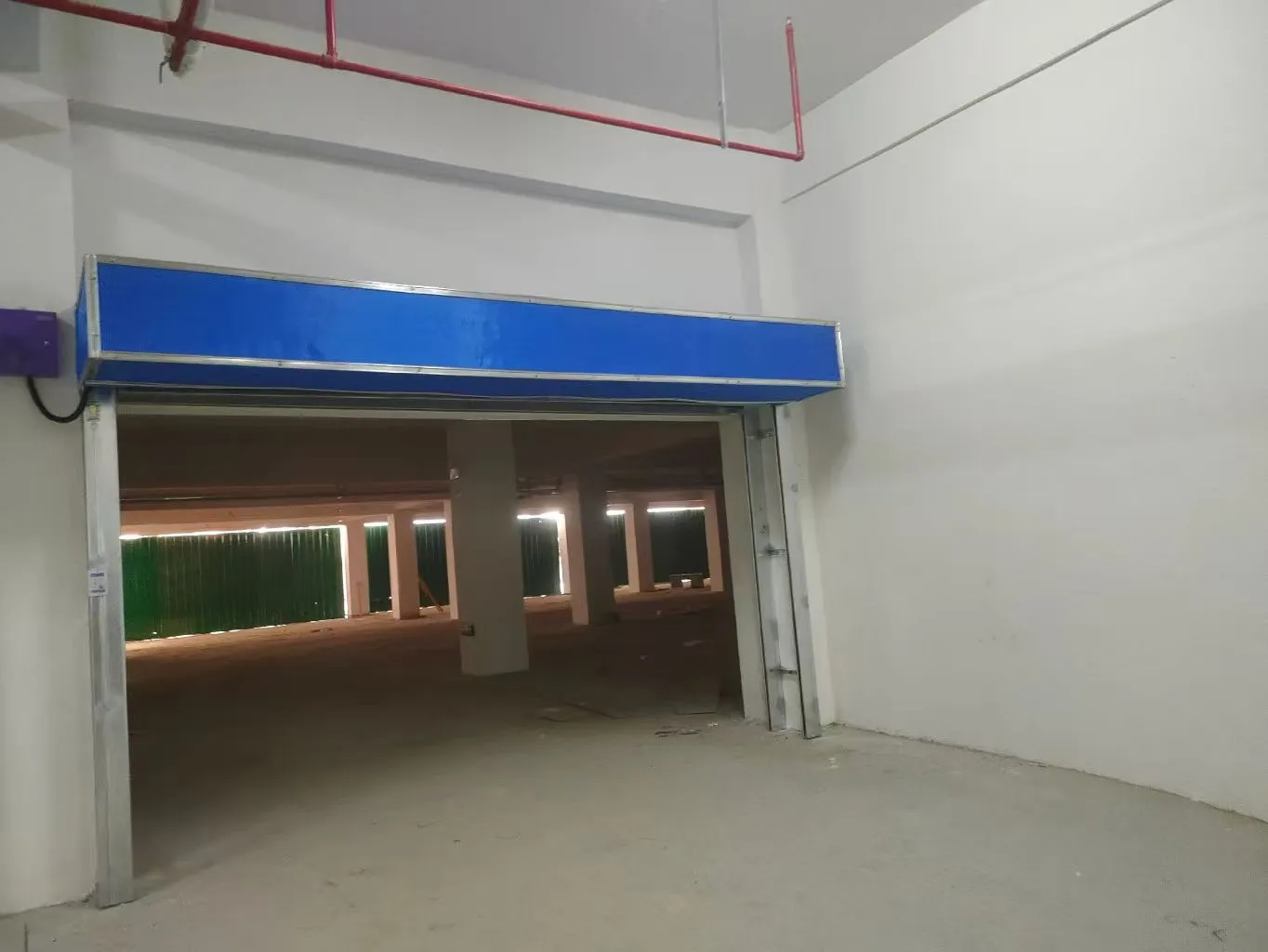

يتم تخزين ستارة الدخان الأوتوماتيكية فوق الفتحة ويتم نشرها عندما يتلقى نظام التحكم الإشارة المطلوبة. وغالبًا ما يُفضل استخدامها في الردهات المفتوحة للجمهور لأن المساحة يمكن أن تظل مفتوحة بصريًا أثناء التشغيل العادي.
يجب أن يستند الاختيار إلى وظيفة المبنى والمتطلبات المعمارية وتصميم التحكم في الدخان بدلاً من المظهر وحده.
المكان المناسب لتركيب صندوق الرأس
أسقف الردهات مزدحمة.

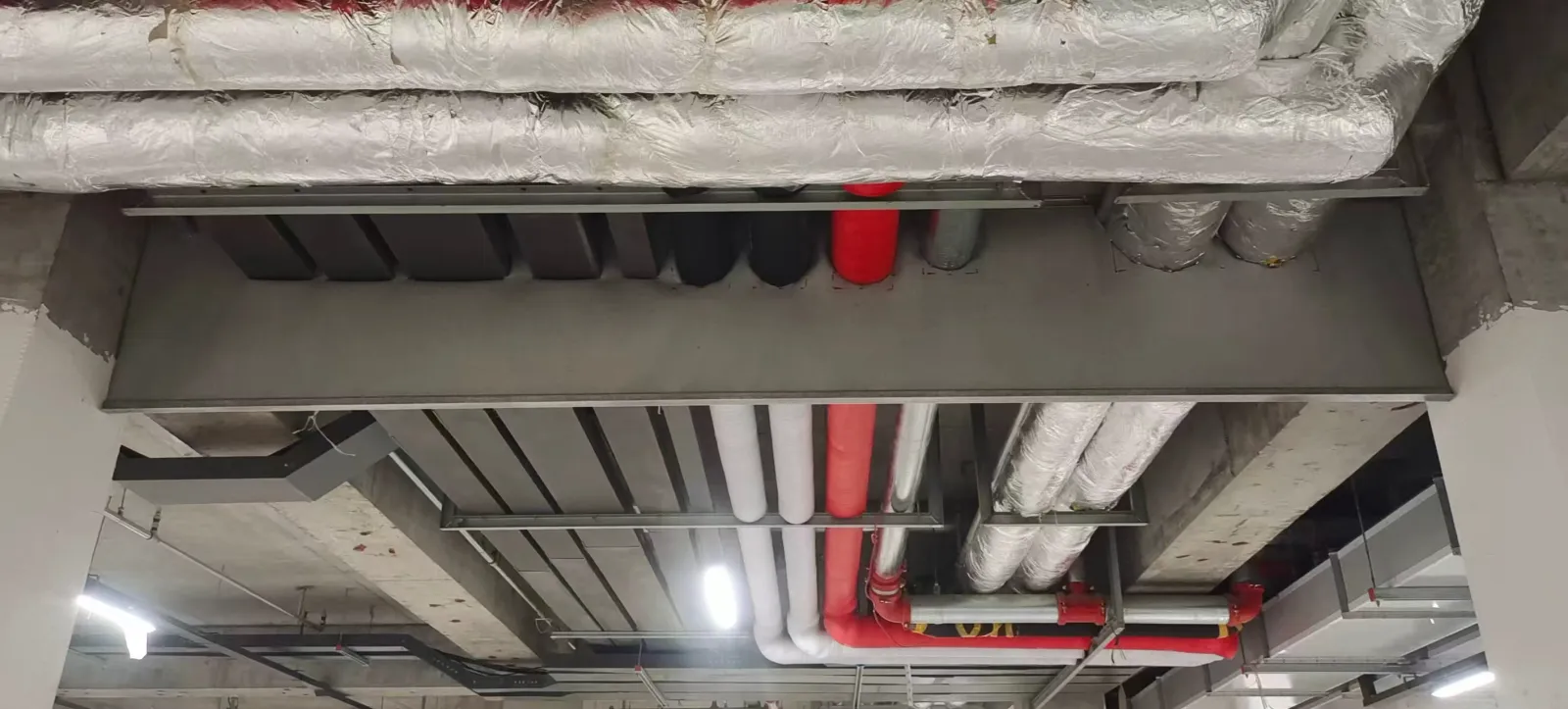

قد تحتوي نفس المنطقة على مجاري هواء، وأحواض كابلات، وأنابيب رشاشات إطفاء، ومسارات إضاءة، وأسقف زخرفية، وهياكل فولاذية. كما تحتاج صندوق رأس ستارة الدخان، والبكرة، والمحرك إلى مساحة، ويجب أن تظل متاحة للتركيب والصيانة المستقبلية.
ولهذا السبب يجب أن يتم التنسيق الخاص بالسقف في مرحلة مبكرة.
قد يتعارض موضع الستارة الذي يبدو بسيطًا في الرسم المعماري مع عارضة أو مجرى هواء في الموقع. إذا تم اكتشاف التعارض قبل الإنتاج، يمكن عادةً تعديل طريقة التثبيت أو الموضع. أما إذا تم اكتشافه بعد إغلاق السقف، فإن الحل يصبح أبطأ وأكثر تكلفة.
يستحق الهيكل الداعم نفس القدر من الاهتمام الذي تحظى به الستارة
تشكل ستائر الدخان الكبيرة خطًا طويلًا من المعدات فوق الفتحة. ويجب تثبيت الأسطوانة وصندوق الرأس وأقواس التثبيت على هيكل مناسب.
يمكن استخدام الألواح الخرسانية أو العوارض الفولاذية أو الهياكل الفولاذية المعدة مسبقًا حسب نوع المبنى.
بالنسبة للردهات الطويلة، من المفيد التأكد ليس فقط من الهيكل الذي سيتم تثبيت الستارة عليه، بل أيضًا مما إذا كان هذا الهيكل متصلاً ويمكن الوصول إليه على طول خط التركيب بالكامل. فوجود نقطة تثبيت قوية في أحد الأطراف لا يحل مشكلة الدعم الموجودة على بعد عشرة أمتار.
وحيثما يتطلب الأمر أعمالًا فولاذية إضافية، ينبغي بشكل مثالي توضيحها في مخطط المشروع قبل وصول فريق التركيب.
يجب الاتفاق على منطق التحكم قبل التشغيل
عادةً ما يتم توصيل ستائر الدخان الأوتوماتيكية بنظام تحكم، وقد يتلقى هذا النظام إشارة من نظام إنذار الحريق أو نظام التحكم في الدخان بالمبنى.
في المشاريع البسيطة، قد يكون التسلسل بسيطًا: يتم استقبال الإشارة، وتنزل الستارة إلى الموضع المطلوب، ثم يعاد ضبط النظام بعد الاختبار.
قد تكون القاعات الكبيرة أكثر تعقيدًا. فقد يكون هناك عدة ستائر، أو مناطق مختلفة، أو تسلسل طوارئ على مراحل.
لذلك، يحتاج مورد الستارة إلى معرفة الإشارة المتاحة وما يُتوقع أن تفعله الستارة. ويحتاج مقاول نظام إنذار الحريق إلى معرفة الواجهة التي تتطلبها وحدة التحكم في الستارة.
وعندما تتم هاتان المناقشتان بشكل منفصل، تظهر المشكلة عادةً عند مرحلة التشغيل.
قد تؤثر التغييرات في الموقع على نظام صحيح بخلاف ذلك
غالبًا ما تُنفَّذ مشاريع ستائر الدخان جنبًا إلى جنب مع أعمال البناء الأخرى. وهذا يعني أن بيئة التركيب قد تتغير بعد الموافقة على المخططات.
قد يتم خفض السقف. قد تتم إضافة لافتة. قد تعترض إحدى ميزات الإضاءة مسار الستارة. قد يقوم مقاول الهندسة الميكانيكية والكهربائية والسباكة (MEP) بنقل مجرى هواء أو حامل كابلات.
لا يُعد أي من هذه التغييرات جزءًا من ستارة الدخان نفسها، ولكن كل منها يمكن أن يتداخل مع عملية النشر.
قبل التشغيل النهائي، يجب فحص مسار الستارة بالكامل مرة أخرى. وهذا مهم بشكل خاص في مراكز التسوق والمباني العامة حيث يتم الانتهاء من التشطيبات المعمارية في مرحلة متأخرة من المشروع.
ما هي المعلومات التي يجب إرسالها إلى الشركة المصنعة؟
بالنسبة للاستفسار عن ستارة الدخان في الردهة، عادةً ما تكون بضعة رسومات دقيقة أكثر قيمة من رسالة طويلة.
من الناحية المثالية، يجب أن يتلقى المصنع أبعاد خط الستارة، والارتفاع المطلوب، وارتفاع التركيب، والارتفاع المتاح، والهيكل الداعم، ومتطلبات إمداد الطاقة والتحكم. وتعد رسومات المخطط والمقطع مفيدة بشكل خاص.
إذا كان المشروع يحتوي على زوايا أو أقسام منحنية أو عدة مناطق مستقلة للستائر، فيجب تمييزها بوضوح.
كما أن الصور الفوتوغرافية للموقع الفعلي مفيدة أيضًا بمجرد أن يتقدم البناء بما يكفي. فهي يمكن أن تكشف عن العوارض وعمق السقف وتفاصيل أخرى قد لا تظهر في الرسومات المعمارية الأولية.
مثال عملي على أهمية المراجعة المبكرة
لنتخيل ردهة مركز تجاري كبير حيث تم بالفعل توضيح خط الستارة في مخطط السلامة من الحرائق. وعرض الفتحة معروف، لذا يفترض فريق المشروع أن ستارة الدخان جاهزة للإنتاج.
أثناء مراجعة لاحقة للموقع، تم العثور على عارضة هيكلية عميقة تقع مباشرة فوق جزء من صندوق الرأس المقترح. وفي قسم آخر من نفس الخط، يشغل مجرى تكييف هواء كبير الفراغ الموجود في السقف.
لم يتغير عرض الستارة، لكن من الواضح أن حل التركيب قد تغير.
إذا تم اكتشاف ذلك مبكرًا، يمكن مراجعة موضع الستارة أو الأقواس أو الدعم المحلي قبل الإنتاج. أما إذا تم اكتشافه بعد وصول النظام إلى الموقع، فإن نفس المشكلة ستؤدي إلى تأخير في التركيب.
ولهذا السبب نفضل عادةً مراجعة الفتحة والهيكل المحيط بها معًا، خاصةً في المساحات الكبيرة أو غير المعتادة.
يجب أن يختبر التشغيل التسلسل بأكمله
يجب أن يؤكد الاختبار النهائي أكثر من مجرد تشغيل المحرك.
يجب أن تنسدل الستارة بسلاسة على طولها بالكامل، وتصل إلى الارتفاع المقصود، وتبقى بعيدة عن التشطيبات المحيطة. إذا كانت الستارة مكونة من عدة أقسام، فيجب أن يستجيب كل قسم منها كما هو مطلوب.
عندما يكون النظام متصلاً بنظام إنذار الحريق أو نظام التحكم في الدخان بالمبنى، يجب أيضًا اختبار الواجهة الفعلية.
بعد الاختبار، يجب أن تعود الستارة إلى وضعها الصحيح وتعود إلى موضعها الأصلي دون احتكاك غير طبيعي أو التواء أو ضوضاء.
بالنسبة للستائر الطويلة في الردهة، من المفيد أن يقوم شخص ما بمراقبة الستارة من مكان بعيد عن لوحة التحكم. غالبًا ما يكون من الأسهل ملاحظة المشاكل في الطرف البعيد من الفتحة مقارنةً بالنقطة التي يتم فيها الضغط على الزر.
حلول ستائر الدخان من HUADUN
توفر HUADUN أنظمة ستائر الدخان الثابتة والأوتوماتيكية للمشاريع التجارية والصناعية.
بالنسبة للردهات والمساحات المفتوحة الكبيرة الأخرى، يمكن لفريقنا مراجعة الرسومات وأبعاد خط الستارة والارتفاع المطلوب وهيكل التركيب ومتطلبات التحكم قبل الإنتاج.
بالنسبة للتصميمات غير القياسية، فإن تقديم رسومات المخطط والمقطع في مرحلة عرض الأسعار يساعدنا على تحديد المشكلات المحتملة في التركيب في وقت مبكر. كما يمكن دعم المشاريع الخارجية من خلال الرسومات الفنية وإرشادات التركيب والتواصل عن بُعد أثناء عملية التركيب والتشغيل.
هل تخطط لتركيب ستارة دخان في ردهة؟
أرسل إلينا مخطط المشروع، ورسم المقطع، وأبعاد خط الستارة، والارتفاع المطلوب، وأي صور متوفرة للموقع.
يمكننا مراجعة الترتيب الأساسي وتأكيد التفاصيل التي لا تزال بحاجة إلى حل قبل البدء في الإنتاج.
