كيف يعمل ستار الدخان الأوتوماتيكي؟
من السهل إساءة فهم ستارة الدخان الأوتوماتيكية إذا لم تشاهدها إلا بعد تركيبها. ففي معظم الأحيان، لا يوجد ما يمكن رؤيته تقريبًا. حيث يتم تخزين الستارة فوق الفتحة، ويقع القضيب السفلي بالقرب من صندوق الرأس، ويبقى الفراغ المحيط بها مفتوحًا.
ولا تظهر وظيفتها الحقيقية إلا عندما يقوم نظام مكافحة الحرائق في المبنى بتشغيلها.
في تلك اللحظة، يتعين على الستارة القيام بمهمة محددة للغاية: الانتقال من موضع تخزينها إلى مستوى هبوط محدد مسبقًا، والبقاء ثابتة، والمساعدة في الحد من الانتشار غير المنضبط للدخان. في العديد من المشاريع، يحدث هذا في نفس الوقت الذي تبدأ فيه أنظمة إخراج الدخان والإنذار والتهوية وأنظمة الطوارئ الأخرى في العمل.
لذا فإن الستارة نفسها ليست سوى جزء واحد من التسلسل. وطريقة التحكم فيها لا تقل أهمية عن القماش المعلق أسفل السقف.
الموضع الطبيعي: مخزنة وبعيدة عن الطريق

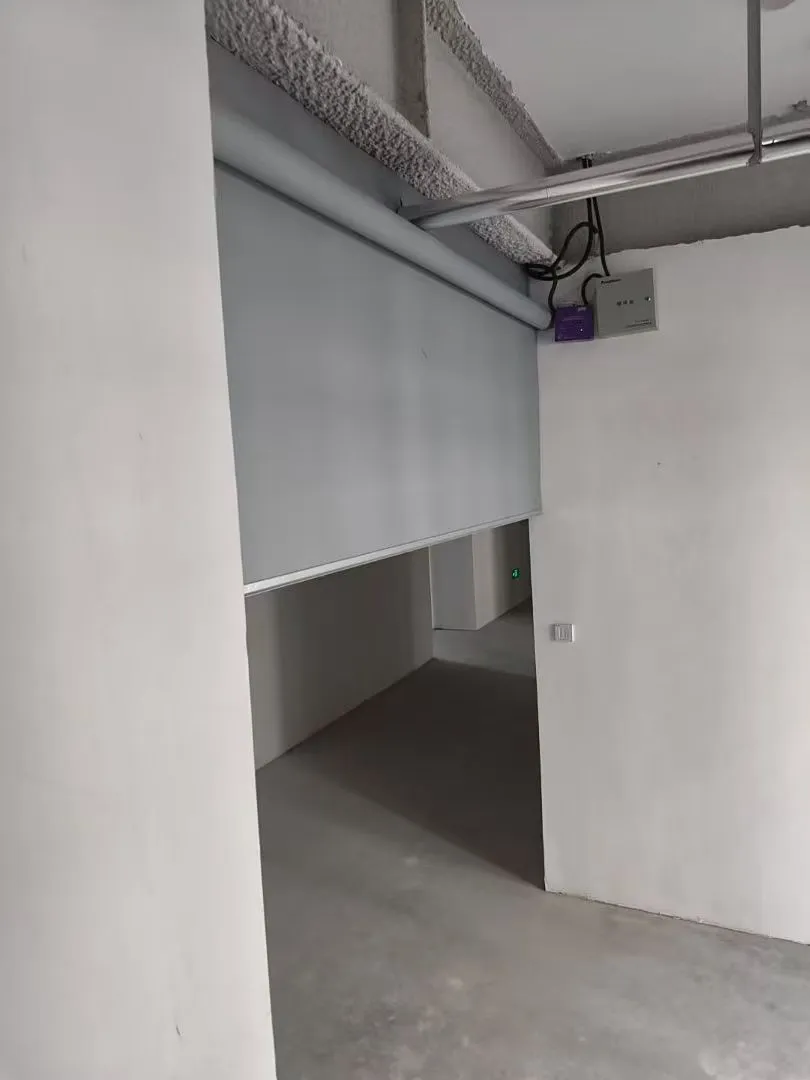

أثناء الاستخدام اليومي، يتم عادةً لف ستارة الدخان الأوتوماتيكية حول عمود داخل صندوق رأس يقع فوق المنطقة المحمية.
وهذا أحد الأسباب التي تجعل الأنظمة الأوتوماتيكية تُستخدم غالبًا في مراكز التسوق، والردهات، والمطارات، والمباني العامة الأخرى. فقد يؤدي وجود حاجز معلق دائم إلى إخلال بالتصميم المعماري أو إعاقة حركة المرور. أما الستارة القابلة للسحب فيمكن أن تظل مخفية إلى حد كبير حتى الحاجة إليها.
يختلف الترتيب الدقيق حسب المشروع، لكن النظام النموذجي يشمل قماش الستارة المقاوم للدخان، وعمود اللف، والمحرك أو آلية التشغيل، والقضيب السفلي، ولوحة التحكم، والواجهة التي تربط الستارة بنظام إنذار الحريق أو نظام التحكم في الدخان بالمبنى.
ماذا يحدث عند وصول إشارة الإنذار؟
الخطوة الأولى المهمة ليست ميكانيكية، بل كهربائية.
عند استلام إشارة إنذار الحريق أو التحكم في الدخان ذات الصلة، تستجيب وحدة التحكم في الستارة وفقًا للتسلسل المبرمج. يقوم المحرك بتحرير الستارة أو إنزالها، ويبدأ القماش في النزول من صندوق الرأس.
عادةً ما يتم التحكم في هذا الهبوط بدلاً من السماح للستارة بالسقوط بحرية. تم تصميم النظام للتحرك إلى الموضع المطلوب في المشروع.
ولا يكون هذا الموضع دائمًا عند مستوى الأرضية.
بالنسبة للتحكم في الدخان، قد تحتاج الستارة فقط إلى النزول مسافة معينة أسفل السقف. وغالبًا ما يكون الغرض هو تشكيل حافة خزان الدخان أو إنشاء حدود تحد من انتشار الدخان أفقيًا. وبالتالي، فإن الارتفاع المطلوب ينبع من تصميم التحكم في الدخان بالمبنى، وليس من قاعدة «الارتفاع الكامل» القياسية.
لماذا يهم ارتفاع السقوط
هذه إحدى التفاصيل التي غالبًا ما تسبب الارتباك أثناء إعداد عرض الأسعار.
يمكن أن يكون لفتحتين نفس العرض ولكنهما تتطلبان ارتفاعات مختلفة تمامًا للستارة. قد تحتاج إحداهما فقط إلى حاجز ضحل نسبيًا أسفل السقف؛ بينما قد تتطلب الأخرى ارتفاعًا أعمق بكثير بسبب ارتفاع السقف أو تصميم طبقة الدخان أو الهندسة المعمارية المحيطة.
ولهذا السبب، لا يكفي عرض الفتحة وحده لاختيار ستارة دخان أوتوماتيكية.
يحتاج المورد أيضًا إلى فهم ارتفاع التركيب، والارتفاع المطلوب للستارة، وحالة السقف، وكيفية ارتباط الستارة باستراتيجية إخراج الدخان. في المشاريع الكبيرة، غالبًا ما تكون رسومات المقاطع أكثر فائدة من جدول بسيط يوضح العرض مقابل الارتفاع.
تعمل الستارة والأسطوانة والقضيب السفلي كنظام واحد
بمجرد بدء النشر، يجب أن تحافظ الأجزاء الميكانيكية على حركة الستارة بشكل متساوٍ.
يتم فك القماش من عمود الأسطوانة بينما يضيف القضيب السفلي الوزن والثبات إلى الحافة السفلية. يجب أن تظل الستارة مستقيمة بشكل معقول أثناء هبوطها وألا تتعثر في التشطيبات المحيطة أو الإضاءة أو القنوات أو مرافق المبنى الأخرى.
يبدو هذا أمرًا بديهيًا، لكن العديد من المشكلات في الموقع تنشأ عن التغييرات التي تُجرى حول الفتحة بعد أن يكون موضع الستارة قد تم تأكيده بالفعل.
فقد تدخل عنصر جديد في السقف، أو حامل كابلات، أو لافتة، أو مكون من مكونات تكييف الهواء في مسار حركة الستارة. وقد تكون الستارة مصنوعة بشكل صحيح، ومع ذلك تفشل في النشر بشكل سليم بسبب وجود شيء آخر تم تركيبه في طريقها.
كيف تتناسب لوحة التحكم مع التسلسل
لوحة التحكم هي حلقة الوصل بين إشارة المبنى وآلية الستارة.
ويمكن أن تشمل مهامها استقبال إشارة التشغيل، والتحكم في المحرك، وإدارة مواضع التوقف، والسماح للستارة بإعادة الضبط بعد الاختبار. واعتمادًا على المشروع، قد تكون هناك أيضًا أدوات تحكم يدوية، أو طاقة احتياطية، أو مؤشر للأعطال، أو منطق إضافي.
يجب مناقشة ترتيبات التحكم في وقت مبكر، خاصةً عند مشاركة عدة مقاولين.
قد يوفر مورد ستارة الدخان الستارة ومعدات التحكم، بينما يتولى مقاول آخر نظام إنذار الحريق الرئيسي. إذا لم يتم الاتفاق على نوع الإشارة أو مسؤولية الأسلاك أو تسلسل التشغيل قبل التشغيل، فقد يتم الانتهاء من التركيب الميكانيكي بينما لا يزال النظام غير قادر على العمل بشكل صحيح كجزء من استراتيجية الطوارئ للمبنى.
ستارة الدخان الأوتوماتيكية واستخراج الدخان: وظائف مختلفة، استراتيجية واحدة
لا تعمل ستارة الدخان على إزالة الدخان من المبنى.
وتتمثل مهمته في المساعدة في التحكم في اتجاه انتقال الدخان.
في العديد من التصميمات، تعمل الستارة جنبًا إلى جنب مع نظام شفط الدخان. تساعد الستارة في تحديد منطقة أو خزان للدخان، بينما تعمل المراوح أو فتحات التهوية أو القنوات على إزالة الدخان من تلك المنطقة.
هذه العلاقة مهمة لأن الستارة التي يتم تركيبها دون مراعاة تخطيط نظام الشفط قد لا تؤدي الدور المقصود منها. يمكن أن يؤثر موقع نقاط الشفط، وهندسة السقف، والوصلات المفتوحة بين المساحات، جميعها على سلوك الدخان.
ولهذا السبب، يجب التعامل مع ستائر الدخان كجزء من تصميم أوسع نطاقًا للتحكم في الدخان، وليس كمنتج معلق قائم بذاته.
ماذا يحدث في حالة انقطاع التيار الكهربائي العادي؟
يعتمد الجواب على تصميم النظام.
تتطلب بعض المشاريع طاقة احتياطية أو إجراء طوارئ محدد في حالة انقطاع التيار الكهربائي العادي. وقد تستخدم مشاريع أخرى طريقة تحكم تسمح للستارة بالوصول إلى الموضع المطلوب في ظل ظروف طوارئ محددة.
وهذا أمر يجب تأكيده في المرحلة الفنية، وليس افتراضه بعد الإنتاج.
عندما يكون للمشروع تسلسل طوارئ محدد، يجب أن يكون المورد على علم به قبل الانتهاء من تصميم نظام التحكم. وينطبق الأمر نفسه على الجهد والتردد: قد يكون للمشاريع الخارجية متطلبات كهربائية مختلفة تمامًا، لذا يجب تأكيد معلومات الطاقة عند مراجعة عرض الأسعار أو المخططات.
ماذا يحدث بعد وصول الستارة إلى موضعها؟
بمجرد نشرها، تظل الستارة في المستوى المطلوب أثناء تشغيل استراتيجية التحكم في الدخان بالمبنى.
في هذه المرحلة، يكون الاستقرار أكثر أهمية من السرعة.
يجب أن يظل القماش والقضيب السفلي في الموضع المقصود دون أن يتأثرا بأي تدخل ميكانيكي يمكن تجنبه. كما يجب أن تظل المنطقة المحيطة خالية حتى لا تعترض الأشخاص أو العروض المؤقتة أو المواد المخزنة طريق الستارة.
بعد الاختبار أو عند انتهاء حالة الطوارئ، يمكن إعادة ضبط النظام وفقًا لمنطق التحكم الخاص به. ثم تعود الستارة إلى الموضع المخزن.
يجب أن يؤكد الاختبار الكامل كلا اتجاهي التشغيل، وليس فقط الهبوط الأولي.
ما الذي يجب فحصه أثناء التشغيل التجريبي؟
التشغيل هو المرحلة التي يلتقي فيها التركيب الميكانيكي ومنطق التحكم أخيرًا.
ولا يقتصر الاختبار المفيد على مجرد الضغط على زر محلي لمعرفة ما إذا كانت الستارة تتحرك أم لا. يجب على فريق المشروع التأكد من أن التسلسل الكامل المقصود يعمل بشكل صحيح.
وهذا يعني عادةً التحقق من أن الستارة تتلقى الإشارة الصحيحة، وتنزل بسلاسة، وتتوقف عند المستوى الصحيح، ويمكن إعادة ضبطها دون حدوث ضوضاء غير طبيعية أو احتكاك أو اختلال في المحاذاة.
وعندما تكون الستارة مدمجة مع نظام إنذار الحريق أو نظام التحكم في الدخان، يجب أيضًا اختبار الواجهة.
بالنسبة للفتحات الأكبر حجمًا، من المفيد مراقبة العرض الكامل للستارة أثناء فتحها. فقد يبدو النظام طبيعيًا على لوحة التحكم بينما يكون أحد الجوانب يحتك أو يلتوي أو يعلق في مكان ما على طول الفتحة.
ما هي المعلومات المفيدة قبل الإنتاج؟
بالنسبة لمشروع ستارة الدخان الأوتوماتيكية، فإن مجموعة قصيرة ولكن دقيقة من معلومات الموقع تكون أكثر فائدة من المواصفات العامة الطويلة.
وعادةً ما تكون النقاط الرئيسية هي:
عرض الفتحة؛
ارتفاع التركيب؛
طول الستارة المطلوب؛
الارتفاع المتاح فوق الستارة؛
هيكل السقف أو العوارض؛
مصدر الطاقة؛
متطلبات إنذار الحريق/التحكم فيه؛
الكمية؛
رسومات المشروع أو صور الموقع.
إذا كانت الفتحة كبيرة أو كان السقف معقدًا، فإن رسم المقطع يمكن أن يوفر الكثير من الجهد في المراحل اللاحقة.
فهو يتيح للمورد معرفة المكان الذي ستوضع فيه الستارة فعليًا بالنسبة للبلاطة والسقف والعارضة والمرافق المجاورة.
نقطة عملية للمقاولين
أحد أفضل الأوقات لمراجعة ستارة الدخان هو قبل إغلاق السقف.
في تلك المرحلة، لا تزال نقاط التثبيت والبكرة والمحرك والأسلاك والمرافق المحيطة في متناول اليد. إذا ظهر أي تعارض، فعادةً ما يكون حلّه أسهل بكثير.
بمجرد اكتمال الأسقف الزخرفية والأسطح النهائية، قد يصبح حتى التغيير البسيط مكلفًا.
ولهذا السبب، غالبًا ما يكون التنسيق المبكر بين مورد الستارة ومستشار الحرائق ومقاول الهندسة الميكانيكية والكهربائية والصحية وفريق الموقع أكثر قيمة من محاولة حل كل التفاصيل أثناء التشغيل النهائي.
حلول ستائر الدخان الأوتوماتيكية من HUADUN
توفر HUADUN أنظمة ستائر الدخان الأوتوماتيكية والثابتة لمشاريع المباني التجارية والصناعية.
بالنسبة للتطبيقات المخصصة، يمكن لفريقنا مراجعة أبعاد الفتحة، والارتفاع المطلوب، وهيكل التركيب، ومتطلبات إمداد الطاقة والتحكم قبل الإنتاج.
تُعد الرسومات والصور الميدانية وتفاصيل السقف مفيدة بشكل خاص للفتحات الكبيرة أو غير القياسية. بالنسبة للمشاريع الخارجية، يمكن أيضًا توفير إرشادات التركيب والدعم الفني عن بُعد وفقًا لمتطلبات المشروع.
هل تخطط لمشروع ستارة دخان أوتوماتيكية؟
أرسل إلينا عرض الفتحة وارتفاع التركيب وارتفاع الستارة المطلوب والكمية ورسومات المشروع.
باستخدام هذه المعلومات، يمكن لشركة HUADUN مراجعة التكوين الأساسي وتحديد النقاط التي تحتاج إلى تأكيد قبل البدء في الإنتاج.
