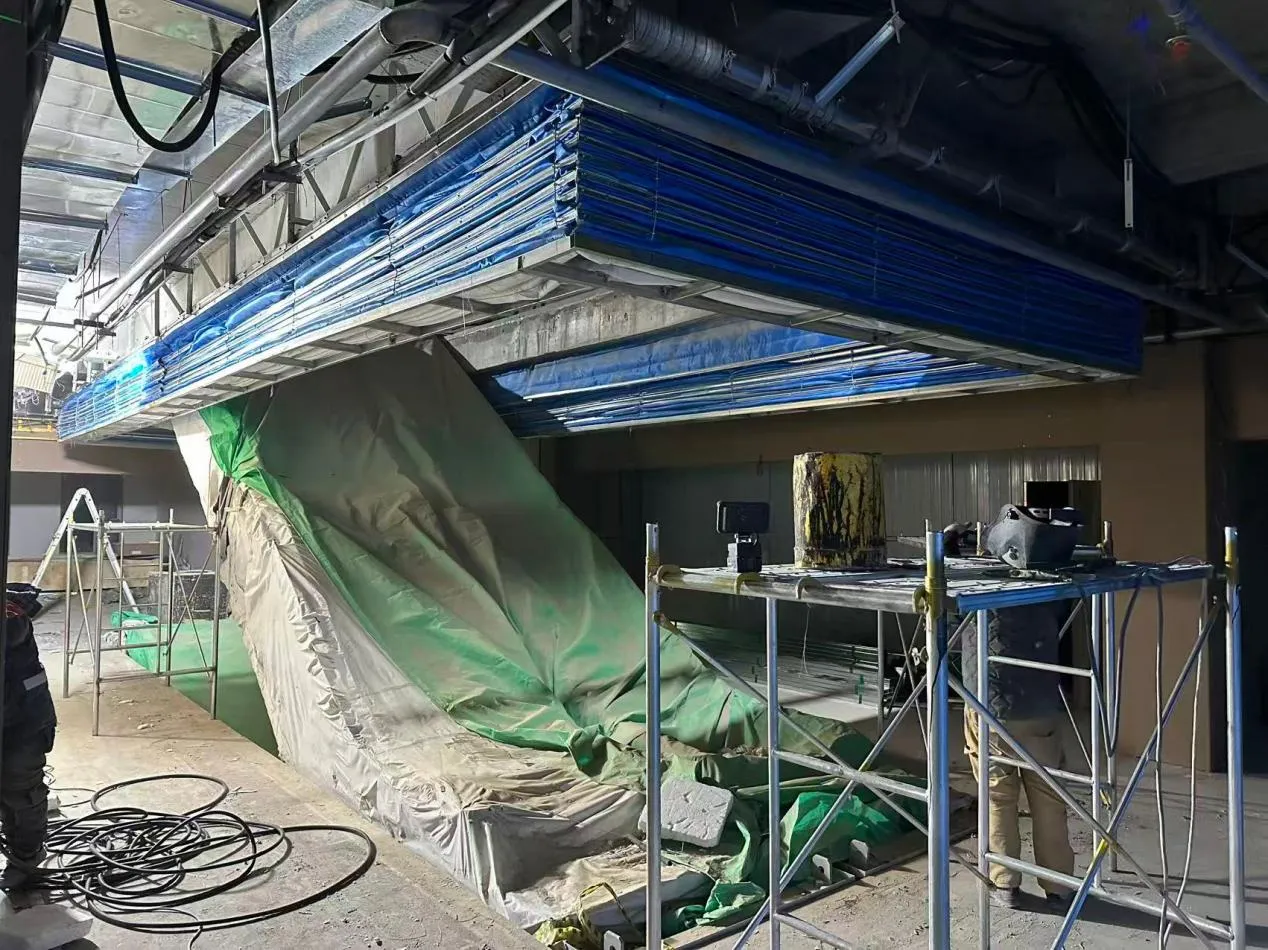

الستارة المقاومة للحريق ليست مجرد منتج يتم تثبيته في فتحة ما بعد اكتمال هيكل المبنى.

ففي العديد من المشاريع، يعتمد نجاح التركيب على قرارات تُتخذ في مرحلة مبكرة جدًا — بما في ذلك أبعاد الفتحة، ومواضع العوارض، وارتفاع السقف، والهيكل الداعم، والإمداد الكهربائي، والتنسيق مع نظام إنذار الحريق.

ويكتسب هذا الأمر أهمية خاصة في المباني التجارية والصناعية الكبيرة، حيث قد يصل عرض فتحات ستائر الحريق إلى عدة أمتار، وقد تكون مساحة التركيب مقيدة بسبب العوارض أو القنوات أو الأسقف أو غيرها من مرافق المبنى.

يمكن للتركيب المخطط له بشكل صحيح أن يقلل من التعديلات في الموقع، ويحسن موثوقية التشغيل، ويجعل عملية التشغيل الأولي أسهل بكثير.

1. تأكد من أبعاد الفتحة قبل الإنتاج

تعد أبعاد الفتحة الدقيقة أحد أهم عناصر مشروع ستارة الحريق.

قبل الإنتاج، يجب على المورد عادةً التأكد مما يلي:

عرض الفتحة الخالية؛

ارتفاع الفتحة الصافية؛

مستوى الأرضية النهائي؛

الارتفاع المتاح؛

المساحة الجانبية المتاحة؛

مواقع العوارض والسقف؛

حالة الجدران أو الأعمدة.

تعد القياسات المأخوذة من الرسومات المعمارية مفيدة، لكنها قد لا تتطابق دائمًا مع الوضع النهائي للموقع.

بالنسبة للمشاريع المخصصة، خاصةً الفتحات الكبيرة، يُفضل إعادة التأكد من الأبعاد قبل البدء في الإنتاج.

يمكن أن تساعد الصور الميدانية ومقاطع الفيديو والرسومات المُعلَّمة في تحديد التفاصيل الهيكلية التي يصعب رؤيتها في جدول الأبعاد البسيط.

2. تحقق من الارتفاع المتاح

تتطلب ستائر الحريق مساحة فوق الفتحة المحمية لمكونات مثل الأسطوانة وصندوق الرأس والمحرك والهيكل الداعم.

إذا كانت المساحة المتاحة فوق الفتحة محدودة، فقد يلزم تعديل تكوين النظام.

ولهذا السبب، يجب التأكد من الارتفاع المتاح قبل تصنيع الستارة.

يجب على المُركِّب أيضًا أن يأخذ في الاعتبار ما إذا كان السقف النهائي سيغطي جزءًا من النظام وما إذا كان الوصول لأغراض الصيانة سيظل متاحًا بعد اكتمال أعمال السقف.

بالنسبة للمشاريع ذات الأسقف المعلقة، فإن التنسيق بين مقاول ستائر الحريق ومقاول السقف أمر مهم بشكل خاص.

3. مراجعة الهيكل الداعم

يجب تثبيت نظام ستارة الحريق على هيكل مناسب للمبنى.

وقد يشمل ذلك، حسب المشروع، ما يلي:

عوارض من الخرسانة المسلحة؛

عوارض فولاذية؛

أعمدة هيكلية؛

إطارات فولاذية جاهزة؛

عناصر داعمة أخرى معتمدة.

يجب أن تكون الهيكل الداعم قادراً على تحمل نظام الستائر والمكونات الميكانيكية المرتبطة به.

بالنسبة للفتحات الكبيرة أو غير المنتظمة، قد تكون هناك حاجة إلى هياكل داعمة فولاذية إضافية.

وينبغي أخذ هذه العناصر الداعمة في الاعتبار أثناء تصميم المشروع بدلاً من إضافتها بعد بدء التركيب بالفعل.

4. تأكيد نوع ستارة الحريق

تعتمد طريقة التركيب بشكل كبير على نوع ستارة الحريق.

عادةً ما تستخدم ستارة الحريق العمودية ترتيبًا بسيطًا نسبيًا للانتشار لأسفل.

قد يتبع ستار الحريق من النوع الكونسرتينا مسارًا متعدد الجوانب أو منحنيًا أو غير منتظم حول منطقة مفتوحة كبيرة.

تختلف متطلبات التركيب لهذين النظامين اختلافًا كبيرًا.

على سبيل المثال، قد يتطلب نظام الستارة المطوية هندسة مسار أكثر تعقيدًا، ونقاط دعم متعددة، وتنسيقًا دقيقًا مع هيكل السقف المحيط.

للحصول على مقارنة تفصيلية، انظر:

ستارة الحريق العمودية مقابل ستارة الحريق الكونسرتينا

الغرض من تلك المقالة هو اختيار المنتج؛ بينما تركز هذه المقالة فقط على اعتبارات التركيب.

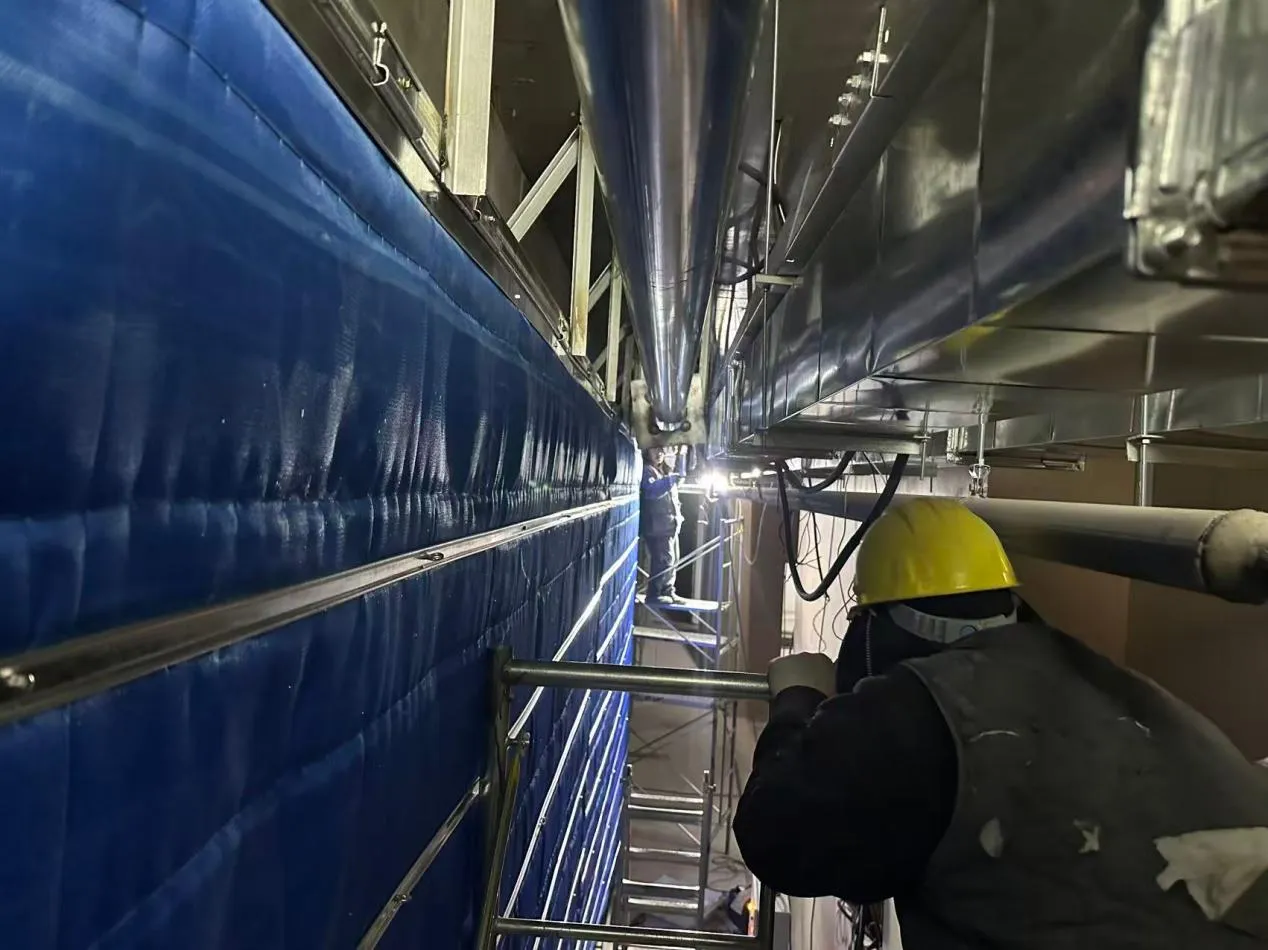

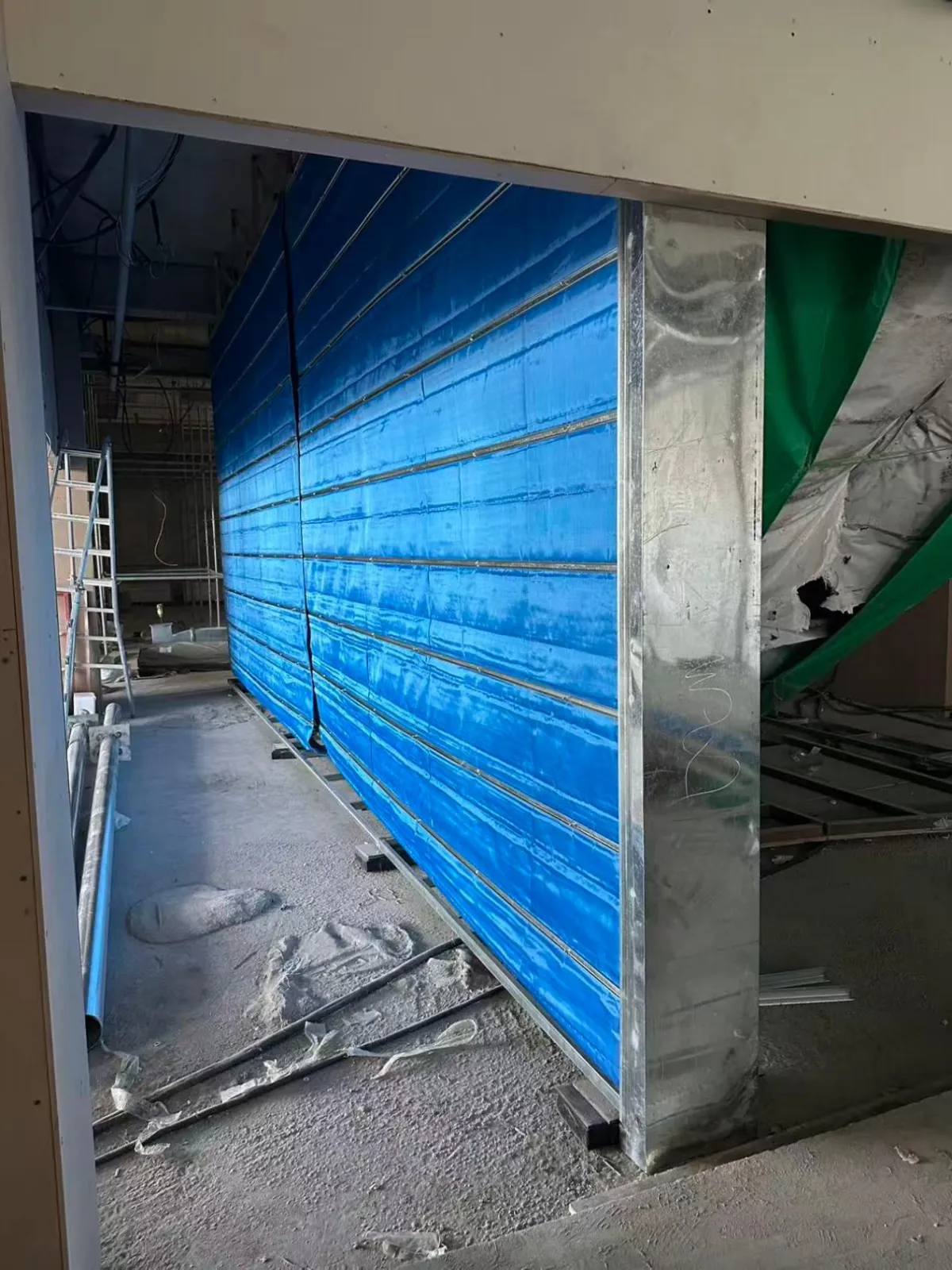

5. أهمية محاذاة القضبان التوجيهية

بالنسبة لأنظمة ستائر الحريق العمودية، تلعب القضبان الجانبية دورًا مهمًا في التحكم في حركة الستارة.

إذا لم يتم تركيب قضبان التوجيه بشكل صحيح، فقد يتعرض الستار لما يلي:

حركة غير منتظمة؛

زيادة الاحتكاك؛

ضوضاء غير طبيعية؛

محاذاة سيئة؛

صعوبة في الوصول إلى الموضع النهائي.

لذلك، يجب تركيب القضبان التوجيهية وفقًا للرسومات المعتمدة والتحقق من محاذاة عمودية.

كما يجب فحص أسطح الجدران أو الأعمدة الداعمة قبل التركيب.

إذا كان السطح الهيكلي غير مستوٍ، فقد تكون هناك حاجة إلى دعامات إضافية أو تعديلات.

6. موضع صندوق الرأس والبكرة

يجب وضع مجموعة الأسطوانة بشكل صحيح فوق الفتحة.

يجب على المُركِّب التأكد مما يلي:

موضع خط الوسط؛

ارتفاع التركيب؛

مستوى الأسطوانة؛

نقاط التثبيت؛

المسافة الفارغة حول المحرك؛

مساحة مخصصة للفحص والصيانة في المستقبل.

قد تؤثر الأسطوانة المثبتة بشكل غير مستوٍ على حركة الستارة وتسبب ضغطًا غير ضروري على النظام.

وبالنسبة للفتحات العريضة، يزداد أهمية تحديد الموضع بدقة.

كما يجب أن يتناسق صندوق الرأس مع السقف النهائي أو التشطيب المعماري بحيث يظل النظام سهل الوصول إليه عند الحاجة إلى الصيانة.

7. المحرك ونظام التشغيل

تستخدم ستائر الحريق الأوتوماتيكية عادةً محركًا خاصًا ونظام تشغيل مخصصًا.

يرتبط اختيار المحرك بعوامل مثل:

حجم الستارة؛

وزن الستارة؛

تكوين النظام؛

طريقة التشغيل؛

تسلسل الطوارئ المطلوب.

قبل التثبيت، يجب التأكد من توفر مصدر الطاقة.

قد تختلف متطلبات الجهد والتردد باختلاف البلدان والمشاريع.

يجب على المُركِّب أيضًا التأكد من موقع المحرك ولوحة التحكم ومسار الكابلات قبل إغلاق الأسقف أو الجدران.

وهذا يساعد على تجنب إعادة العمل غير الضرورية لاحقًا.

8. تكامل نظام إنذار الحريق

في العديد من المشاريع، يتم توصيل ستارة الحريق بنظام إنذار الحريق في المبنى.

عند تلقي إشارة حريق، يقوم نظام التحكم في الستارة بتنفيذ تسلسل التشغيل المطلوب.

يجب التخطيط لهذه الواجهة قبل بدء التشغيل.

يجب على فريق المشروع التأكد مما يلي:

نوع إشارة الإنذار؛

منطق التحكم؛

تسلسل التشغيل في حالات الطوارئ؛

طريقة إعادة الضبط؛

متطلبات الطاقة الاحتياطية؛

متطلبات التحكم اليدوي.

قد يختلف تسلسل التحكم الدقيق وفقًا لاستراتيجية مكافحة الحرائق في المبنى ومتطلبات المشروع المحلية.

ولهذا السبب، يجب على مورد ستارة الحريق ومقاول الأعمال الكهربائية ومقاول نظام إنذار الحريق التنسيق فيما بينهم بشأن واجهة التفاعل قبل إجراء الاختبار النهائي.

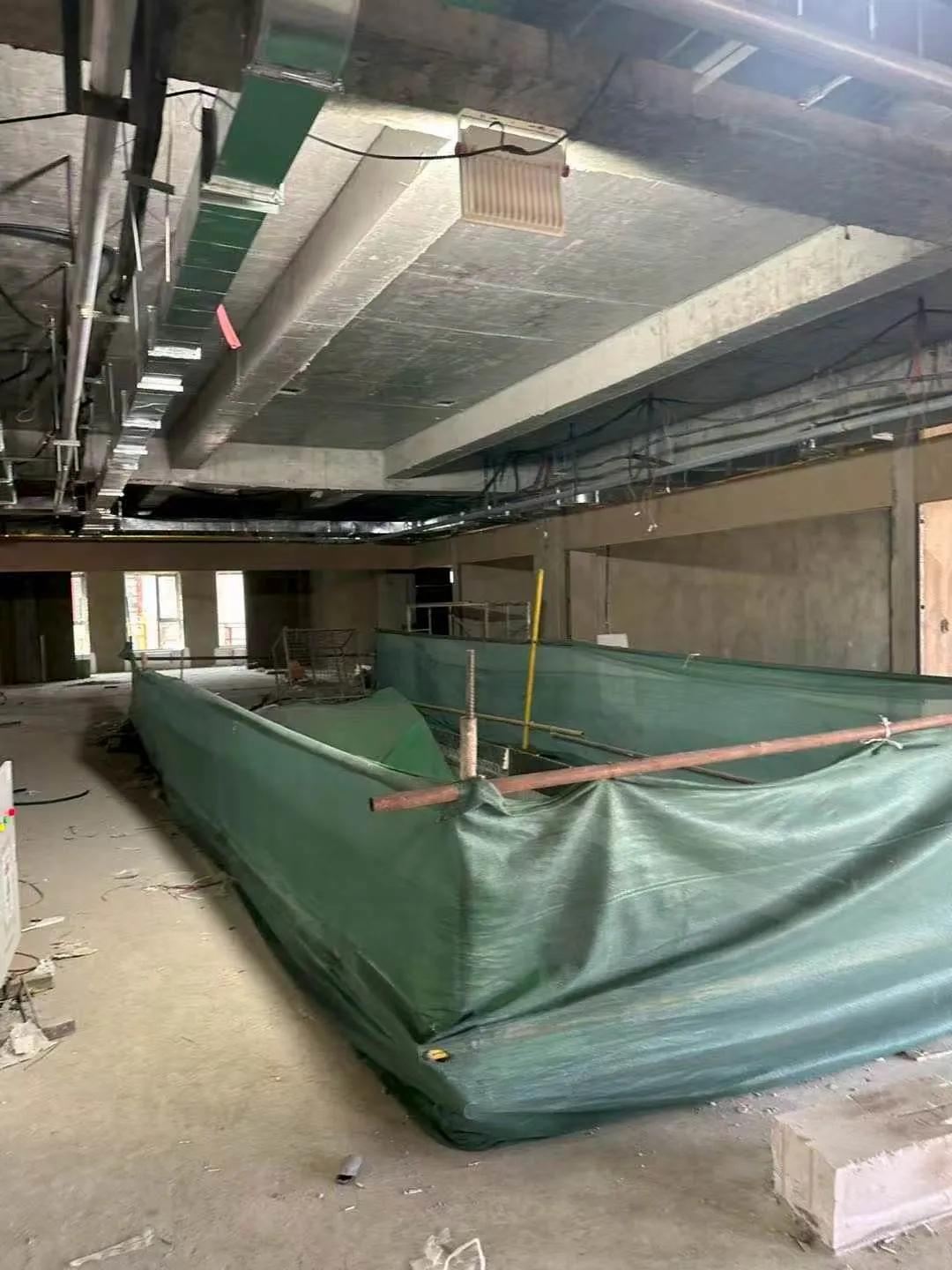

9. فحص منطقة نشر الستارة

يجب أن تظل المنطقة الموجودة أسفل ستارة الحريق وحولها خالية من العوائق.

فقد تعيق العوائق عملية النشر.

قبل التشغيل، تحقق مما إذا كان هناك:

مصابيح إضاءة؛

مجاري الهواء؛

أنابيب؛

لافتات؛

ألواح السقف؛

الهياكل الزخرفية؛

المعدات؛

مواد البناء المؤقتة.

ويكتسب هذا الأمر أهمية خاصة في المشاريع التي يعمل فيها مقاولون مختلفون في نفس المنطقة.

قد يتم تركيب ستارة الحريق بشكل صحيح في مرحلة ما، ولكن أعمال السقف أو الأعمال الميكانيكية والكهربائية والسباكة (MEP) التي تتم لاحقًا قد تشكل عائقًا.

لذلك، يجب إجراء فحص نهائي للموقع بعد اكتمال أعمال البناء المحيطة بشكل كبير.

10. التنسيق مع أعمال السقف والهندسة الكهربائية والميكانيكية (MEP)

يُعد التنسيق بين الأنظمة المختلفة أحد التحديات الأكثر شيوعًا في مشاريع البناء.

غالبًا ما تشغل تركيبات الستائر المقاومة للحريق نفس مساحة السقف التي تشغلها:

قنوات التدفئة والتهوية وتكييف الهواء (HVAC)؛

حاملات الكابلات الكهربائية؛

أنابيب الرشاشات؛

أجهزة كشف الدخان؛

الإضاءة؛

أنظمة تعليق الأسقف.

إذا لم يتم التنسيق بين هذه الأنظمة في مرحلة مبكرة، فقد تحدث تعارضات أثناء التركيب.

بالنسبة للفتحات الكبيرة، من المفيد مراجعة الرسومات المشتركة للسقف والهيكل قبل البدء في الإنتاج.

ويمكن أن يساعد ذلك في تحديد التضاربات المحتملة وتحديد ما إذا كان من الضروري تعديل موضع ستارة الحريق.

11. تفاوتات التركيب

قد تكون أنظمة ستائر الحريق الكبيرة حساسة تجاه التفاوتات الميدانية.

فقد تؤثر الاختلافات الطفيفة في أبعاد الخرسانة أو مواقع العوارض أو مستويات السقف على التركيب النهائي.

لهذا السبب، يجب ألا يفترض المُركِّبون أن هيكل المبنى مُحاذي تمامًا.

قبل تثبيت المكونات الرئيسية، يجب مقارنة الأبعاد الفعلية للموقع بالرسومات المعتمدة.

وحيثما يتطلب الأمر إجراء تعديل، يجب تأكيده قبل التثبيت النهائي بدلاً من فرض وضع نظام الستارة في موضع غير مناسب.

12. الاختبار بعد التركيب

لا يعتبر التثبيت مكتملًا بمجرد تثبيت الأجزاء الميكانيكية في مكانها.

يجب اختبار النظام بالكامل.

قد تشمل الفحوصات النموذجية للتشغيل ما يلي:

نشر الستارة؛

سحب الستارة؛

تشغيل المحرك؛

حركة الدليل؛

الموضع السفلي؛

تشغيل لوحة التحكم؛

الاستجابة لإشارة إنذار الحريق؛

التشغيل اليدوي؛

وظيفة الطاقة الاحتياطية، حيثما ينطبق ذلك؛

تسلسل الطوارئ.

يجب أن تتحرك الستارة بسلاسة دون مقاومة أو تدخل غير طبيعي.

بالنسبة للأنظمة الأوتوماتيكية، يمكن أن تساعد دورات الاختبار المتكررة في التأكد من أن الأنظمة الميكانيكية والكهربائية تعمل معًا بشكل صحيح.

13. مقاومة الحريق ومتطلبات المشروع

قد يتم تحديد أنظمة ستائر الحريق لفترات مقاومة مختلفة للحريق، مثل:

60 أو 90 أو 120 أو 180 أو 240 دقيقة، اعتمادًا على النظام المختار ومتطلبات المشروع.

يجب أن يكون التركيب متوافقًا مع التكوين المستخدم لتحقيق الأداء المطلوب في مقاومة الحريق.

يجب على المُركِّب اتباع الرسومات المعتمدة والوثائق الفنية ومواصفات المشروع.

اعتمادًا على السوق المستهدفة، قد تشير المشاريع أيضًا إلى معايير أو أنظمة شهادات مثل EN أو CE أو UL أو CCC أو متطلبات محلية أخرى.

يجب تأكيد المتطلبات المطبقة على المشروع المحدد.

14. التوثيق قبل التسليم

قبل تسليم المشروع، يجب تنظيم المعلومات الفنية ذات الصلة للعميل أو المقاول.

وقد يشمل ذلك، حسب المشروع:

رسومات التركيب؛

معلومات التوصيلات الكهربائية؛

تعليمات التشغيل؛

معلومات نظام التحكم؛

سجلات التشغيل؛

تعليمات الصيانة؛

الوثائق الفنية ذات الصلة.

تسهل الوثائق الواضحة عمليات الصيانة واستكشاف الأعطال وإصلاحها في المستقبل بشكل كبير.

وهذا أمر مهم بشكل خاص للمشاريع الخارجية حيث قد لا يكون المصنع حاضرًا فعليًّا خلال كل مرحلة من مراحل التركيب.

15. التخطيط للصيانة المستقبلية

قد تظل ستائر الحريق في وضع التخزين لفترات طويلة.

لذلك، يجب مراعاة سهولة الوصول لأغراض الصيانة أثناء التركيب.

يجب ألا تحجب التشطيبات النهائية للمبنى بشكل دائم الوصول إلى:

المحرك؛

الأسطوانة؛

لوحة التحكم؛

التوصيلات الكهربائية؛

نظام التوجيه؛

نقاط التثبيت الرئيسية.

إذا تم تجاهل إمكانية الوصول لأغراض الصيانة أثناء بناء السقف، فقد يصبح حتى الفحص البسيط أمراً صعباً لاحقاً.

يجب أن يأخذ التخطيط الجيد للتركيب في الاعتبار كلاً من الإنشاء الأولي والصيانة على المدى الطويل.
